Systèmes de distribution en courant continu

Qu'est-ce qu'un réseau de distribution en courant continu ?

Un système de distribution CC est le centre de câblage qui achemine et protège le courant continu au sein d’une installation solaire ; il est situé entre le champ photovoltaïque ou le banc de batteries et l’onduleur. Il intègre généralement des disjoncteurs ou des fusibles, des sectionneurs, des barres omnibus et des dispositifs de protection contre les surtensions dans un seul boîtier, ce qui permet de couper, de surveiller ou de remplacer chaque circuit CC sans perturber le reste du champ photovoltaïque. Les composants précis nécessaires dépendent de la taille du système, de la tension et du type d’installation (raccordée au réseau, hors réseau ou hybride), aspects que les sections ci-dessous abordent plus en détail.

Quels sont les éléments qui composent un réseau de distribution en courant continu ?

Notre gamme de produits de distribution CC comprend tout le nécessaire pour réaliser le câblage d'un circuit CC conforme, du tableau principal jusqu'à la protection de chaque circuit.

• Tableaux et panneaux de distribution CC : Armoire abritant les disjoncteurs, les barres omnibus et les sectionneurs d'un ou plusieurs circuits CC.
• Disjoncteurs CC : protection contre les surintensités réarmable, conçue pour les tensions et courants continus, dimensionnée en fonction du panneau solaire ou du banc de batteries.
• Fusibles CC et porte-fusibles : protection contre les surintensités à usage unique, couramment utilisée sur les circuits de chaînes de cellules et de batteries où l'espace est limité.
• Sectionneurs et interrupteurs de coupure en courant continu : points de coupure manuels requis pour la maintenance, la sécurité incendie et la conformité aux normes.
• Barres omnibus CC : barres en cuivre ou en aluminium de calibre nominal qui répartissent le courant entre plusieurs circuits à l'intérieur du tableau.
• Les dispositifs de protection contre les surtensions protègent les équipements en aval contre les pics de tension provoqués par la foudre ou les opérations de commutation.
• Convertisseurs CC-CC : permettent d'augmenter ou de réduire la tension entre le générateur solaire, le banc de batteries et la plage d'entrée de l'onduleur.

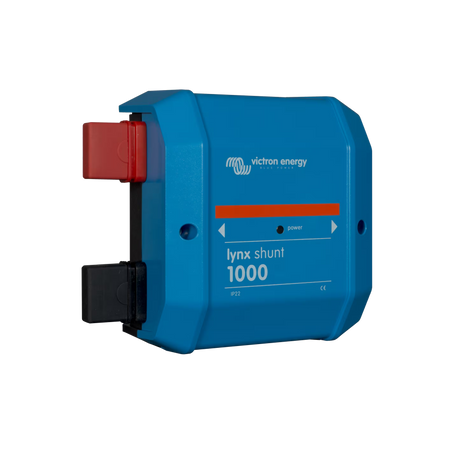

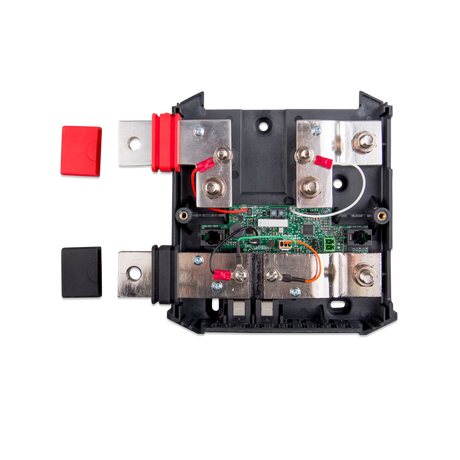

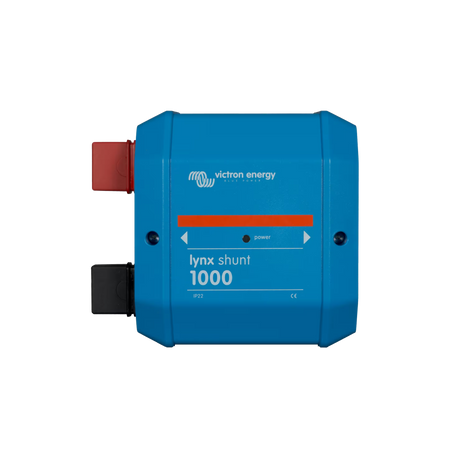

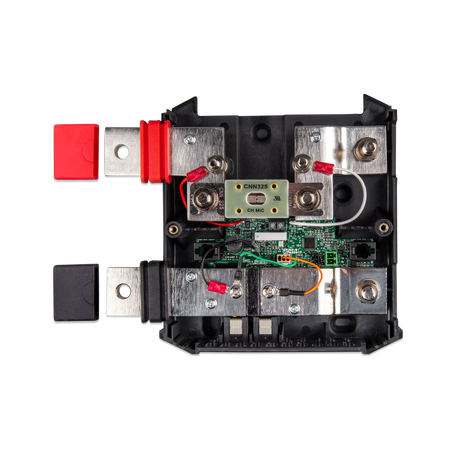

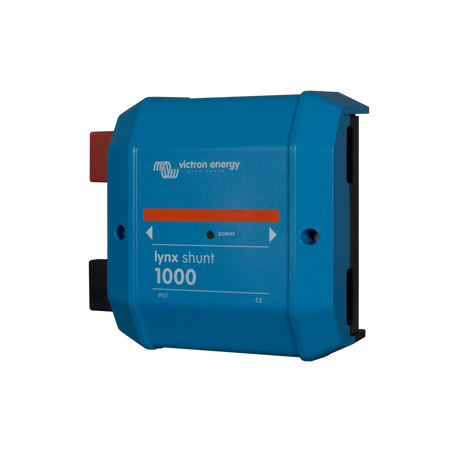

• Accessoires de surveillance et de mesure : shunts, capteurs de courant et compteurs permettant de suivre en temps réel les performances des circuits à courant continu.

La combinaison adéquate dépend de la taille du parc de panneaux, de la tension du banc de batteries et de la plage d'entrée de l'onduleur ; c'est pourquoi, dans la plupart des installations, on finit par en utiliser plusieurs à la fois plutôt qu'un seul.

Pourquoi une bonne distribution du courant continu est essentielle pour la sécurité et les performances des installations solaires

Les composants de distribution en courant continu sous-dimensionnés ou mal calibrés constituent une cause fréquente d'incendies liés aux installations solaires et de défaillances prématurées des onduleurs ; c'est pourquoi la plupart des autorités compétentes exigent la mise en place d'une protection en courant continu conforme à la réglementation avant qu'un système ne puisse être validé lors d'un contrôle.

Les disjoncteurs et les fusibles dont la capacité nominale est inférieure au courant de court-circuit du générateur photovoltaïque, ou les sectionneurs non conçus pour résister aux arcs électriques en courant continu, peuvent ne pas parvenir à éliminer un défaut au lieu de le prévenir. Le fait d'adapter chaque composant à la tension, au courant et à la capacité de défaut réels du système garantit la sécurité de l'installation et permet d'obtenir les autorisations nécessaires ou de se raccorder au réseau électrique.

Comment choisir le bon système de distribution en courant continu

Le dimensionnement d'un système de distribution en courant continu repose sur quatre paramètres : la tension du système, le courant maximal, le nombre de circuits à protéger et les conditions environnementales du local.

• Tension du système : les tensions de 12 V, 24 V et 48 V sont courantes pour les batteries hors réseau, tandis que les tensions de chaîne des installations raccordées au réseau sont souvent bien plus élevées ; il est donc nécessaire que les caractéristiques nominales des panneaux et des disjoncteurs soient adaptées.
• Courant maximal : déterminé en fonction du courant de court-circuit du générateur photovoltaïque ou du courant de décharge maximal du banc de batteries, avec une marge de sécurité appliquée conformément à la réglementation locale.
• Nombre de circuits : plus il y a de chaînes, de batteries ou de régulateurs de charge, plus il faut de positions pour les disjoncteurs ou les fusibles dans le tableau électrique.
• Indice de protection : les panneaux destinés à un usage intérieur peuvent être équipés d'un boîtier standard, tandis que les installations en extérieur ou en zone côtière nécessitent un boîtier étanche et résistant à la corrosion.

En vérifiant bien ces quatre points avant de passer commande, on évite le motif de retour le plus fréquent concernant le matériel de distribution en courant continu : un tableau ou un disjoncteur qui ne correspond pas à la tension ou au courant réel du système.

Distribution en courant continu pour les installations solaires autonomes et raccordées au réseau

Les installations autonomes et celles raccordées au réseau nécessitent toutes deux une distribution en courant continu, mais les priorités varient selon que le système recharge un banc de batteries ou alimente directement un onduleur raccordé au réseau.

Systèmes hors réseau

• Ils fonctionnent généralement avec une tension de système comprise entre 12 V et 48 V.
• La protection porte principalement sur le banc de batteries et les circuits du régulateur de charge.
• Généralement associé à un boîtier de regroupement lorsqu'on utilise plusieurs régulateurs de charge.
• L'armoire de distribution CC est généralement installée à proximité du parc de batteries.

Systèmes raccordés au réseau

• Ils fonctionnent généralement avec une tension de chaîne comprise entre 300 V et 600 V.
• La protection porte principalement sur les chaînes de panneaux solaires alimentant l'onduleur.
• Il est généralement associé à un combineur de chaînes en amont de l'onduleur.
• L'armoire de distribution CC est généralement installée à proximité du parc solaire ou de l'onduleur.

Les systèmes hybrides qui associent un stockage par batterie à un onduleur raccordé au réseau nécessitent généralement des équipements de distribution dimensionnés séparément pour chaque côté.

Foire aux questions

Puis-je utiliser des disjoncteurs CA pour des circuits CC ?

Non. Les disjoncteurs CA ne sont pas conçus pour couper un arc en courant continu, qui ne s'éteint pas spontanément comme le fait un arc en courant alternatif. Les circuits en courant continu nécessitent des disjoncteurs ou des fusibles spécialement adaptés à la tension et au courant continus.

Quelle est la différence entre un coffret de raccordement et un tableau de distribution CC ?

Un boîtier de regroupement rassemble plusieurs chaînes de panneaux solaires en une seule sortie avant la fusion, tandis qu'un tableau de distribution CC assure la protection et l'isolation des circuits à l'échelle de l'ensemble du système ; il est souvent installé en aval du boîtier de regroupement.

Les tableaux de distribution CC doivent-ils être mis à la terre ?

Oui, dans la plupart des juridictions. La mise à la terre de l'équipement est obligatoire pour le boîtier, et souvent pour un conducteur sous tension, en fonction du schéma de mise à la terre du système et de la réglementation locale.

Quelle taille de disjoncteur CC me faut-il pour mon installation solaire ?

La taille du disjoncteur est déterminée en fonction du courant de court-circuit du réseau, majoré d'une marge de sécurité fixée par la réglementation locale, et non pas uniquement en fonction de la puissance nominale du tableau électrique.

Parcourez ci-dessous la gamme complète de produits de distribution CC pour trouver des tableaux, des disjoncteurs, des sectionneurs et des barres omnibus adaptés à votre installation, ou [contactez notre équipe] pour obtenir de l'aide afin de choisir les composants correspondant exactement à vos besoins en matière de tension et de courant.

Quelle est la différence entre un sectionneur CC et un interrupteur de coupure CC ?

Dans la plupart des cas, aucune. Ces deux termes désignent un interrupteur manuel servant à couper un circuit en courant continu à des fins de maintenance ou d'arrêt d'urgence. Certains fabricants utilisent le terme « isolateur » pour les interrupteurs rotatifs et « sectionneur » pour les dispositifs à levier, mais leur fonction et les exigences normatives sont identiques.

Combien de circuits un tableau de distribution CC peut-il accueillir ?

Cela dépend de la capacité nominale des barres omnibus du tableau et de ses dimensions. Les tableaux de petite taille comportent généralement entre 2 et 4 circuits, tandis que les plus grands en comptent 8 ou plus. Les installateurs choisissent généralement un tableau comportant un ou deux emplacements libres afin de permettre une extension future.

Ai-je besoin d'un électricien agréé pour installer un tableau de distribution en courant continu ?

Dans la plupart des régions, oui. La réglementation électrique locale exige généralement qu’un électricien agréé procède à l’installation ou à la modification des équipements de distribution en courant continu, et l’obtention d’un permis ou le raccordement au réseau en dépendent souvent. Certaines installations hors réseau, non raccordées au réseau, offrent davantage de souplesse, mais il est préférable de vérifier au préalable la réglementation locale afin d’éviter tout problème lors de l’inspection.

Puis-je agrandir un tableau de distribution en courant continu ultérieurement si j'ajoute d'autres panneaux solaires ou Batteries?

À condition que le tableau dispose d'emplacements libres et que la capacité nominale de ses barres omnibus permette de supporter le courant supplémentaire. Il est généralement plus économique de choisir d'emblée un tableau dotant d'une capacité supplémentaire plutôt que de remplacer un modèle sous-dimensionné lorsque l'installation s'agrandit.
