Qu'est-ce qu'un chargeur-onduleur ?
Un chargeur-onduleur combine un onduleur à onde sinusoïdale pure et un chargeur de batterie à plusieurs étages en un seul appareil. En mode onduleur, il convertit le courant continu de la batterie en courant alternatif de 120 V pour alimenter les appareils électroménagers, les outils et les appareils électroniques. En mode chargeur, il prélève du courant alternatif sur le réseau à quai ou sur un générateur pour recharger le banc de batteries à l'aide d'un profil de charge adaptatif. Sur les modèles Victron, un commutateur de transfert automatique bascule entre les deux fonctions en moins de 20 millisecondes, ce qui permet aux charges connectées de continuer à fonctionner sans interruption en cas de coupure de l'alimentation CA.
Série MultiPlus de Victron Energy
Optez pour le chargeur-onduleur Victron MultiPlus destiné aux chalets hors réseau, aux aménagements de camping-cars, aux bateaux et aux systèmes solaires de secours nécessitant une conversion CC-CA fiable avec charge de batterie intégrée. Disponible en configurations d’entrée 12 V et 24 V, de 800 VA à 5 000 VA. La technologie PowerAssist empêche la surcharge d’une source CA limitée, telle qu’un petit générateur, en complétant l’alimentation du quai ou du générateur par la puissance fournie par la batterie en cas de pics de charge. Il est possible de connecter jusqu’à six unités MultiPlus en parallèle pour des installations monophasées, biphasées ou triphasées. Compatible avec batteries LiFePO₄, AGM, gel et à électrolyte liquide.
Série MultiPlus-II de Victron Energy
Optez pour le MultiPlus-II pour les systèmes ESS raccordés au réseau, la conformité aux normes anti-îlotage et les installations nécessitant une homologation pour le tarif de rachat ou une détection de courant externe jusqu’à 32 A. Le MultiPlus-II intègre désormais une option de transformateur de courant externe pour les fonctions PowerControl et PowerAssist, une protection anti-îlotage intégrée et une intégration plus étroite avec les appareils de surveillance Victron GX. Disponible en configurations d'entrée 12 V, 24 V et 48 V, de 3 000 VA à 5 000 VA.

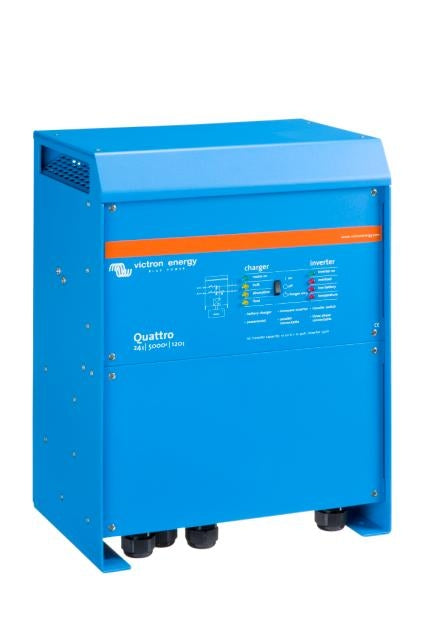

Série Quattro de Victron Energy
Optez pour le Quattro pour les installations comportant deux sources d'alimentation CA, généralement le réseau électrique et un générateur. Le Quattro accepte les deux entrées simultanément et bascule automatiquement entre elles, en donnant la priorité à la source préférée et en passant à la source secondaire lorsque cela est nécessaire. Disponible en 12 V, 24 V et 48 V, avec des puissances allant de 3 000 VA à 10 000 VA. Il est possible de coupler jusqu'à six unités en parallèle pour les installations résidentielles, commerciales et maritimes à forte consommation.
Série ProCombi de Sterling Power
Optez pour le Sterling Power ProCombi pour des installations simples dans le domaine nautique, sur les véhicules utilitaires et les camping-cars, où une faible consommation à l'arrêt, une installation aisée et des performances de base fiables priment sur les fonctionnalités avancées de surveillance. Disponible en versions à onde sinusoïdale pure (ProCombi-S) et à onde quasi-sinusoïdale (ProCombi-Q), en 12 V et 24 V, avec des puissances de 1 600 W et 2 500 W. La charge multi-étages avec correction du facteur de puissance et un relais de transfert automatique de 30 A sont de série sur toute la gamme.
MultiPlus, MultiPlus-II ou Quattro : lequel choisir ?
Chaque onduleur/chargeur est conçu pour répondre à des besoins en puissance et à des types d'installation différents. Choisissez le modèle le mieux adapté à votre application.
Optez pour le MultiPlus si :
- Nécessite une seule entrée CA provenant du réseau électrique à quai ou d'un générateur.
- Vous installez un système autonome, dans un camping-car, un bateau ou une petite cabane.
- Une puissance de sortie de l'onduleur pouvant atteindre 5 000 VA est nécessaire.
Optez pour le MultiPlus-II si :
- Vous souhaitez mettre en place un système de stockage d'énergie (ESS) raccordé au réseau ?
- Il faut une protection contre le fonctionnement en îlot et une meilleure autoconsommation de l'énergie solaire.
- Nécessite une seule entrée CA avec une puissance de sortie maximale de 5 000 VA.
Optez pour Quattro si :
- Il faut deux entrées CA, par exemple le réseau électrique et un générateur.
- Je souhaite pouvoir basculer automatiquement entre plusieurs sources d'alimentation.
- Alimentent un grand système hors réseau, commercial ou à forte consommation.
- Besoin d'une puissance de sortie de l'onduleur pouvant atteindre 10 000 VA.
Optez pour le Sterling ProCombi si :
- Vous recherchez un onduleur/chargeur compact pour une utilisation nautique, automobile ou pour de simples applications hors réseau ?
- Privilégiez une faible consommation d'énergie en veille (au repos).
- Nécessite une seule entrée CA avec une puissance de sortie pouvant atteindre 2 500 W.
Caractéristiques clés à comparer avant d'acheter
- Tension d'entrée (12 V, 24 V ou 48 V) : à adapter à votre banc de batteries
- Puissance continue (VA/W) : à adapter à votre charge simultanée la plus importante, et non à la consommation moyenne
- Capacité de pointe/de surintensité, nécessaire pour les moteurs, les pompes et les compresseurs qui absorbent 2 à 3 fois le courant nominal au démarrage
- Sources d'alimentation CA : entrée unique (MultiPlus) ou double entrée (Quattro)
- Vitesse de commutation, inférieure à 20 ms sur Victron pour une alimentation ininterrompue de la charge
- Compatibilité chimique des batteries : vérifier la prise en charge du profil LiFePO4 pour les batteries au lithium
- Compatibilité avec le fonctionnement en parallèle et en triphasé, pour les installations à haut rendement ou multiphases
Foire aux questions
Quelle est la différence entre un onduleur et un chargeur-onduleur ?
Un onduleur convertit le courant continu de la batterie en courant alternatif pour alimenter les charges. Un onduleur-chargeur remplit cette fonction et recharge également le banc de batteries à partir d'une source de courant alternatif externe, du courant de quai ou d'un générateur, grâce à un chargeur intégré à plusieurs étages. L'onduleur-chargeur remplace deux appareils distincts et gère automatiquement la transition entre l'entrée en courant alternatif et la sortie vers la batterie.
Puis-je utiliser un chargeur-onduleur sans panneaux solaires ?
Oui. Un chargeur-onduleur fonctionne indépendamment du système solaire. Il recharge batteries réseau électrique à quai ou d’un générateur, puis convertit l’énergie stockée en courant alternatif pour alimenter les charges électriques lorsque la source de courant alternatif n’est pas disponible. Les panneaux solaires sont raccordés via un régulateur de charge distinct, et non via le chargeur-onduleur lui-même, à l’exception des appareils hybrides tels que le Victron MultiPlus MPPT qui intègrent ces deux fonctions.
Quelle puissance d'onduleur-chargeur me faut-il pour un chalet hors réseau ?
Calculez la puissance totale de toutes les charges que vous prévoyez de faire fonctionner simultanément, en tenant compte des pics de consommation des moteurs, des pompes et des réfrigérateurs, qui démarrent généralement à une puissance de 2 à 3 fois supérieure à leur puissance nominale de fonctionnement. Ajoutez une marge de 20 %. Pour un petit chalet équipé d'un réfrigérateur, d'un éclairage et d'une pompe à eau, un groupe électrogène de 2 000 W à 3 000 VA est généralement suffisant. Les chalets plus grands, équipés de la climatisation ou d'outils électriques, nécessitent une puissance de 5 000 VA ou plus.
Une sortie à onde sinusoïdale pure est-elle nécessaire pour un chargeur-onduleur ?
Une sortie à onde sinusoïdale pure est nécessaire pour les appareils électroniques sensibles, les ordinateurs portables, l'éclairage LED, les moteurs à vitesse variable, les équipements médicaux et la plupart des appareils électroménagers modernes. Les onduleurs à onde quasi-sinusoïdale (onde sinusoïdale modifiée) fonctionnent avec des charges résistives telles que l'éclairage à incandescence et les éléments chauffants basiques, mais peuvent endommager les appareils sensibles ou réduire leur rendement. Tous les onduleurs-chargeurs Victron ainsi que le Sterling ProCombi-S produisent une sortie à onde sinusoïdale pure.
Les appareils Victron Multiplus peuvent-ils être connectés en parallèle ?
Oui. Il est possible de connecter en parallèle jusqu’à six unités Victron MultiPlus ou MultiPlus-II afin d’augmenter le courant de sortie total. Les configurations en parallèle prennent également en charge les installations en phase divisée et triphasées. Chaque unité d’un système en parallèle doit être du même modèle et disposer de la même version de micrologiciel. La configuration s’effectue à l’aide du logiciel VEConfigure via une interface VE.Bus.
Qu'est-ce que la fonction « Powerassist » sur un chargeur-onduleur Victron ?
PowerAssist empêche la surcharge d'une source d'alimentation CA limitée, telle qu'un petit générateur ou un raccordement au réseau électrique à quai. Lorsque les charges connectées dépassent la capacité d'entrée CA, le MultiPlus compense le déficit en puisant de l'énergie supplémentaire dans le banc de batteries. Cela permet à un générateur de 2 000 W de prendre en charge des charges qui dépassent brièvement sa capacité de sortie sans déclencher le générateur ni l'onduleur.
Quelle est la différence entre le Multiplus et le Quattro de Victron ?
La principale différence réside dans le nombre d'entrées CA. Le MultiPlus accepte une seule entrée CA, qu'il s'agisse du raccordement au réseau ou d'un générateur. Le Quattro accepte deux entrées CA simultanément, généralement le réseau et un générateur, et choisit automatiquement entre les deux en fonction de leur disponibilité et des paramètres de priorité. Le Quattro offre également une puissance de sortie maximale plus élevée, pouvant atteindre 10 000 VA, contre 5 000 VA pour le MultiPlus.
Les chargeurs-onduleurs sont-ils compatibles avec Batteries au lithium LiFePO4 ?
Oui, à condition que le chargeur-onduleur dispose d’un profil de charge au lithium configurable. Les modèles Victron MultiPlus, MultiPlus-II et Quattro prennent tous en charge les profils de batterie LiFePO4 et s’intègrent aux batteries au lithium Victron Smart batteries VE.Bus pour une communication BMS automatisée. Les appareils Sterling ProCombi prennent en charge batteries au lithium batteries programmés avec les limites de tension et de courant de charge appropriées. Vérifiez toujours la compatibilité avec le BMS de votre batterie avant l’installation.
