Pourquoi la protection contre les surintensités en courant continu est indispensable
Contrairement aux circuits à courant alternatif, où un disjoncteur du réseau assure une protection en amont, les systèmes à batterie à courant continu ne disposent d’aucun dispositif externe de protection contre les surintensités entre la batterie et le reste de l’installation. Un banc de batteries à pleine charge peut délivrer des milliers d’ampères en cas de court-circuit en quelques millisecondes, ce qui suffit à vaporiser l’isolation des câbles, à enflammer les matériaux à proximité et à détruire les équipements connectés avant même qu’un fusible à action lente ne se déclenche.
Tout circuit à courant continu doit être équipé d'un fusible ou d'un disjoncteur adapté, conçu pour le courant continu, installé aussi près que possible de la borne positive de la batterie, dans la mesure où l'installation le permet, et dont le pouvoir de coupure est supérieur au courant de court-circuit maximal de la batterie.

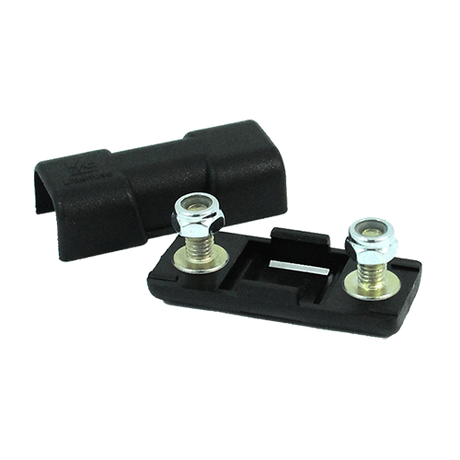

Porte-fusibles Victron Energy
Achetez des porte-fusibles Victron Energy pour les formats de fusibles MEGA, MIDI et ANL, chacun étant conçu pour une plage de courant et une application spécifiques dans les systèmes 12 V, 24 V et 48 V CC.

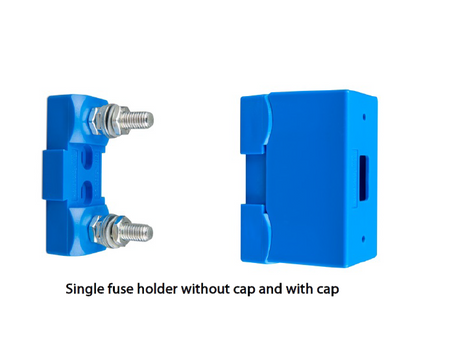

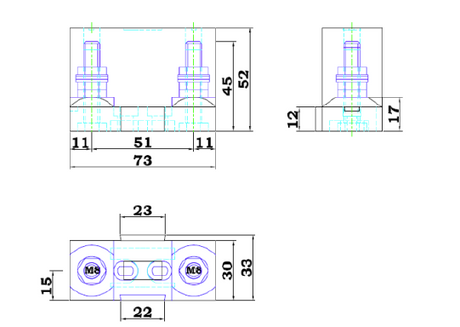

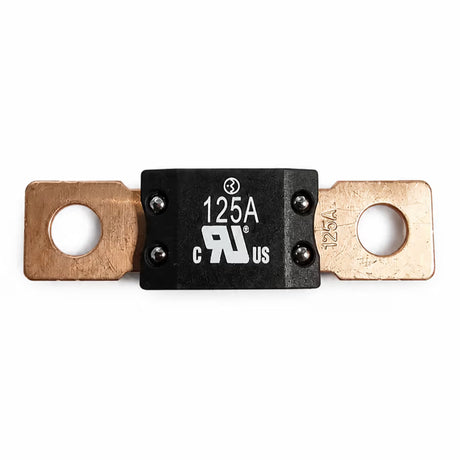

Le porte-fusible MEGA est compatible avec les fusibles au format MEGA d'une intensité nominale comprise entre 30 A et 300 A à 32 V ou 58 V (systèmes 48 V). Les fusibles MEGA sont recommandés par Victron pour une utilisation dans le distributeur Lynx et pour la protection des circuits dérivés sur les entrées CC des chargeurs-onduleurs dans les systèmes 12 V et 24 V. Le porte-fusible offre un point d'installation sûr pour un fusible unique dans les systèmes ne disposant pas d'un module de distribution Lynx.
Le porte-fusible MIDI est compatible avec les fusibles au format MIDI d'une intensité nominale comprise entre 30 A et 200 A. Les fusibles MIDI sont plus petits que les fusibles MEGA et sont couramment utilisés pour la protection des circuits dérivés sur les régulateurs de charge MPPT, les charges en courant continu et les bancs de batteries secondaires, où des courants de coupure nominaux plus faibles sont acceptables.

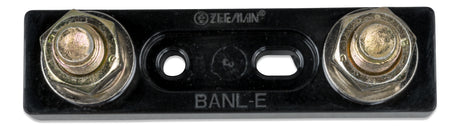

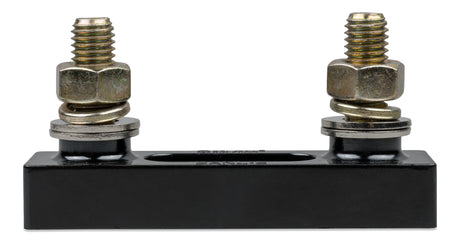

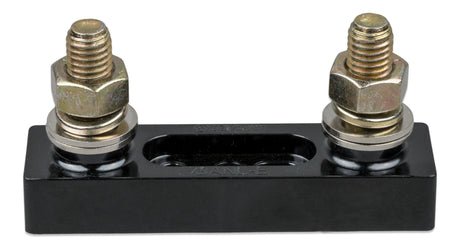

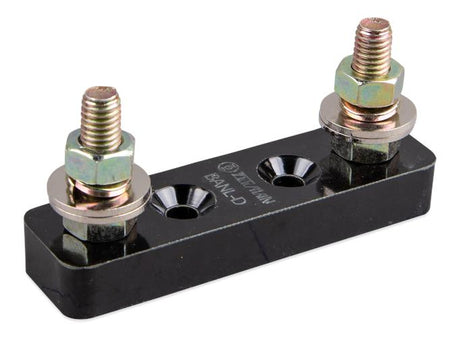

Le porte-fusible ANL est compatible avec les fusibles au format ANL, dont le courant nominal est généralement compris entre 80 A et 400 A. Les fusibles ANL constituent une solution économique de protection contre les surintensités pour les connexions entre la batterie et l'onduleur dans les systèmes 12 V et 24 V, lorsque l'installation ne nécessite pas de fusibles de classe T.
Fusible Victron Energy CNN
Commandez le fusible Victron CNN (325 A/80 V) pour les applications CC à courant élevé nécessitant un fusible boulonné à haute capacité de coupure au niveau du raccordement principal de la batterie dans les systèmes 12 V, 24 V ou 48 V. Le format CNN offre des capacités de coupure supérieures à celles des fusibles MEGA ou ANL standard, ce qui le rend adapté aux grands parcs de batteries LiFePO₄ capables de délivrer des courants de court-circuit élevés.
Disjoncteurs CC Midnite Solar MNEPV

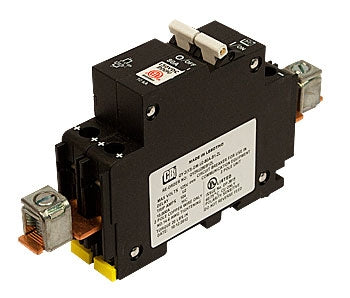

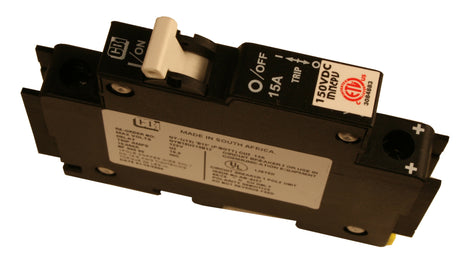

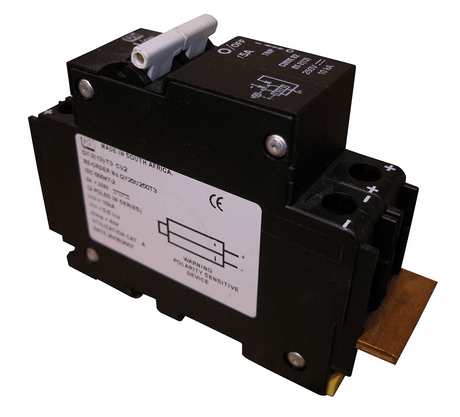

Achetez les disjoncteurs Midnite Solar de la série MNEPV pour la protection contre les surintensités et la coupure du circuit des panneaux photovoltaïques au niveau des entrées des régulateurs de charge solaires. Disponibles en intensités nominales de 15 A, 20 A, 30 A, 40 A, 63 A et 100 A, tous conçus pour une tension nominale de 300 V CC, ils sont destinés à être utilisés sur le conducteur positif du circuit photovoltaïque, entre le générateur solaire et le régulateur de charge MPPT. Montables sur rail DIN. Homologués ETL pour les États-Unis et le Canada. Utilisés dans les boîtiers de regroupement, les armoires solaires et toute installation nécessitant un dispositif de coupure et de protection contre les surintensités en courant continu sur le circuit d'alimentation photovoltaïque. Choisissez l'intensité en fonction du courant d'entrée photovoltaïque maximal du régulateur de charge, et non du courant de court-circuit total du générateur.
Bloc de fusibles ST Blade de Blue Sea Systems
Installez le bloc de fusibles à lame Blue Sea ST (5025) pour assurer la distribution protégée des circuits dérivés en courant continu : 6 circuits avec un bus négatif commun et un couvercle. Convient aux circuits d'accessoires en 12 V et 24 V CC dans les installations marines, les camping-cars et les véhicules, où plusieurs charges nécessitent une protection individuelle par fusible à partir d'une alimentation positive commune. Format de fusibles à lame ATO/ATC, largement disponibles dans des intensités nominales allant de 1 A à 40 A.
Boîtier de fusibles ATO Elios à 6 voies

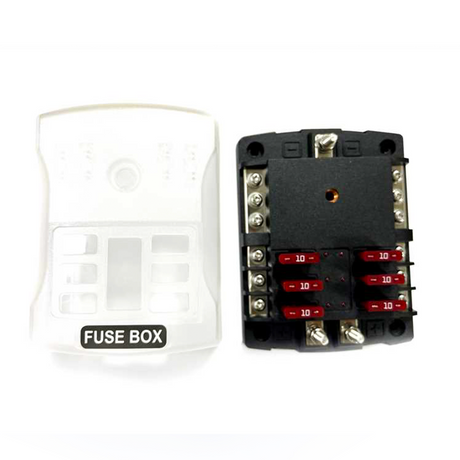

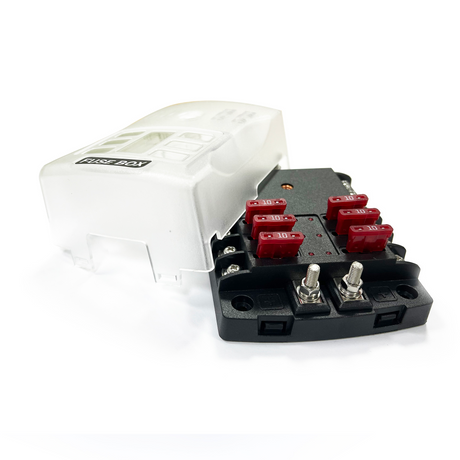

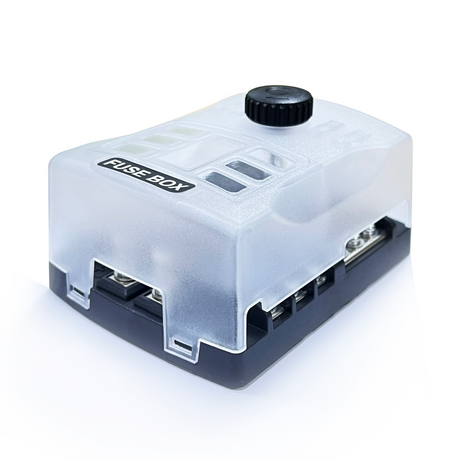

Optez pour le boîtier de fusibles ATO Elios à 6 voies si vous recherchez un bloc de distribution compact et équipé de fusibles à lame protégés, destiné aux aménagements de fourgons, aux tableaux électriques marins et aux tableaux de distribution CC hors réseau nécessitant des circuits dérivés protégés sans système de distribution complet.
Guide de sélection des fusibles
Choisissez le type de fusible en fonction du courant, de la tension et de l'application de votre système.

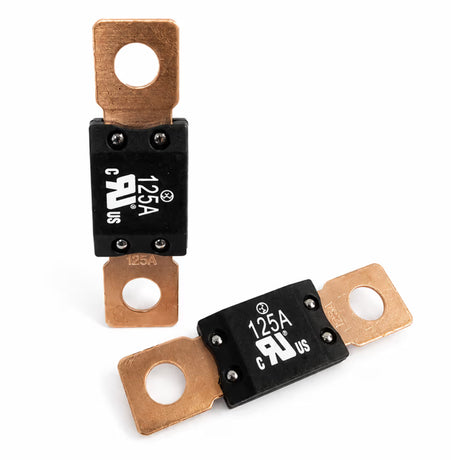

MEGA Fuse
- Plage de courant : 30 A – 300 A
- Tension nominale : 32 V ou 58 V
- Utilisation type : circuits dérivés d'onduleurs, systèmes de distribution Lynx et installations de batteries 12 V à 48 V.
Fusible MIDI
- Plage de courant : 30 A – 200 A
- Tension nominale : 32 V ou 58 V
- Utilisations typiques : régulateurs de charge solaire MPPT, bancs de batteries secondaires et protection des charges en courant continu.
Fusible ANL
- Plage de courant : 80 A – 400 A
- Tension nominale : 32 V
- Utilisation type : connexions entre la batterie principale et l'onduleur dans les systèmes 12 V et 24 V.
CNN Fuse
- Intensité nominale : 325 A
- Tension nominale : 80 V
- Utilisation type : protection de la batterie principale contre les surintensités pour les grands parcs de batteries LiFePO4.
Fusible MNEPV (MidNite)
- Plage de courant : 15 A – 100 A
- Tension nominale : 300 V CC
- Utilisation typique : circuits d'alimentation des générateurs photovoltaïques, boîtiers de raccordement solaires et entrées des régulateurs MPPT.
Fusible à lame ATO/ATC
- Plage de courant : 1 A – 40 A
- Tension nominale : 32 V
- Utilisation type : circuits d'accessoires à courant continu, tableaux électriques marins et circuits dérivés de camping-cars.
Foire aux questions
Quelle est la différence entre un fusible « Mega » et un fusible « Midi » ?
Les fusibles MEGA et MIDI sont tous deux des fusibles CC à fixation par vis utilisés pour la protection contre les surintensités dans les systèmes de batteries et solaires, mais ils diffèrent par leur taille physique et leur plage de courant typique. Les fusibles MEGA sont plus grands et disponibles de 30 A à 300 A. Les fusibles MIDI sont plus petits et disponibles de 30 A à 200 A. Les deux formats sont disponibles en tensions nominales de 32 V et 58 V ; la tension nominale de 58 V est requise pour les systèmes de batteries de 48 V. Les fusibles MEGA sont recommandés par Victron pour une utilisation dans le distributeur Lynx. Les fusibles MIDI sont couramment utilisés pour la protection des régulateurs de charge et des circuits dérivés des batteries secondaires.
Quelle tension nominale dois-je choisir pour un fusible dans un système de 48 V ?
Les fusibles utilisés dans les systèmes de batteries 48 V doivent avoir une tension nominale d’au moins 58 V CC, soit 125 % de la tension nominale de 48 V, conformément à la plupart des normes de câblage en courant continu. Les fusibles standard MEGA, MIDI ou ANL de 32 V ne sont pas adaptés aux systèmes 48 V et risquent de provoquer un arc électrique au lieu de couper le circuit en toute sécurité en cas de défaut. Les fusibles MEGA 58 V de Victron sont spécialement conçus pour la protection des systèmes 48 V. Les disjoncteurs Midnite Solar MNEPV sont calibrés à 300 V CC et conviennent aux circuits d'alimentation photovoltaïques pour toute tension de système inférieure ou égale à cette valeur.
Quelle est la différence entre un fusible ANL et un fusible de classe T ?
Ces deux types de fusibles sont des fusibles à courant continu à haut pouvoir de coupure utilisés pour la protection contre les surintensités de la batterie principale, mais ils diffèrent par leur capacité de coupure. Les fusibles ANL coupent des courants allant jusqu’à environ 2 700 A et conviennent aux systèmes de batteries au plomb-acide où le courant de court-circuit est limité. Les fusibles de classe T coupent jusqu’à 20 000 A et sont recommandés pour les bancs de batteries LiFePO₄, qui peuvent délivrer un courant de court-circuit nettement plus élevé que batteries au plomb batteries de leur résistance interne plus faible. Pour les systèmes de batteries au lithium, l’installation d’un fusible de classe T au niveau du raccordement principal de la batterie offre une marge de sécurité nettement supérieure.
Où dois-je installer le fusible de la batterie principale ?
Installez le fusible principal de la batterie (de type MEGA, ANL, CNN ou Classe T) aussi près que possible de la borne positive de la batterie, dans la mesure où l'installation physique le permet, idéalement à moins de 150 mm (6 pouces). Cela permet de réduire au minimum la longueur de câble non protégé par un fusible entre la batterie et le dispositif de protection contre les surintensités. Le fusible protège le câble et les équipements en aval en cas de défaut survenant n'importe où dans le système. Un fusible installé loin de la batterie laisse une longue section de câble à courant élevé non protégée par un fusible, qui reste donc sans protection en cas de court-circuit.
Quel ampérage de disjoncteur Midnite Solar MNEPV dois-je choisir pour mon régulateur de charge solaire ?
Choisissez l'intensité du disjoncteur MNEPV en fonction du courant d'entrée PV maximal spécifié par le régulateur de charge MPPT, et non en fonction du courant de court-circuit combiné du générateur solaire. La plupart des régulateurs Victron SmartSolar MPPT indiquent le courant d'entrée PV maximal dans leur fiche technique. Choisissez le disjoncteur standard de calibre immédiatement supérieur à cette valeur ; par exemple, un disjoncteur de 30 A pour un régulateur spécifiant un courant d'entrée photovoltaïque maximal de 25 A. La tension nominale de 300 V CC de la série MNEPV est adaptée à la tension en circuit ouvert de la plupart des configurations de chaînes photovoltaïques montées en série.
Puis-je utiliser un disjoncteur CA pour la protection contre les surintensités en courant continu ?
Non. Les disjoncteurs CA ne sont pas conçus pour fonctionner en courant continu et ne doivent pas être utilisés pour la protection contre les surintensités en courant continu. Le courant alternatif passe par zéro 60 fois par seconde, ce qui éteint naturellement les arcs électriques lorsqu'un disjoncteur s'ouvre. Le courant continu ne passe pas par zéro, ce qui signifie qu'un arc de défaut en courant continu se maintiendra et pourra empêcher un disjoncteur conçu pour le courant alternatif de couper le défaut. Les disjoncteurs et fusibles conçus pour le courant continu, tels que ceux de la série MNEPV de Midnite Solar, sont spécialement conçus pour interrompre les arcs en courant continu en toute sécurité à la tension nominale.
Quel format de fusible utilise le distributeur Victron Lynx ?
Le distributeur Victron Lynx utilise des fusibles au format MEGA d'une tension nominale de 58 V pour les systèmes 48 V ou de 32 V pour les systèmes 12 V et 24 V. Le distributeur Lynx offre quatre emplacements de sortie CC protégés par fusible, chacun pouvant accueillir un fusible MEGA de 30 A à 300 A, ce qui permet une protection individuelle par fusible pour jusqu’à quatre charges, généralement des chargeurs-onduleurs, des régulateurs MPPT ou des tableaux de distribution CC, à partir d’un bus de batterie commun. Les fusibles MEGA de rechange sont vendus séparément et sont disponibles dans cette collection.
Comment déterminer le calibre d'un fusible pour un circuit à courant continu ?
Choisissez le calibre du fusible en fonction de la protection du câble, et non de la charge. Déterminez l’ampacité du câble utilisé dans le circuit, qui dépend de la section du fil, de sa longueur et de l’environnement d’installation. Choisissez un fusible dont la valeur nominale est égale ou inférieure à cette ampacité. Le fusible sautera avant que le câble ne surchauffe, évitant ainsi d’endommager l’isolation et de créer un risque d’incendie. Pour les câbles principaux reliant la batterie à l’onduleur, vérifiez également que le courant de coupure du fusible dépasse le courant de court-circuit maximal de la batterie, ce qui est particulièrement important pour les batteries LiFePO₄ dont le courant de court-circuit peut atteindre plusieurs milliers d’ampères.
