De quels types de câbles d'alimentation les systèmes solaires et les systèmes à batterie ont-ils besoin ?
Tout système solaire ou de batteries nécessite plusieurs types de câbles pour relier les différents composants de l'installation. L'utilisation du câble adapté à chaque application garantit le respect de l'intensité nominale, une chute de tension minimale, une fiabilité à long terme et un fonctionnement en toute sécurité. La gamme de câbles d'alimentation proposée par Volts Energies toutes les catégories de câbles nécessaires à la mise en place d'un système solaire ou de batteries, des panneaux aux charges.
Câbles solaires et rallonges MC4
Les câbles solaires relient les panneaux solaires aux régulateurs de charge ou aux micro-onduleurs. Ils sont dotés d'une isolation résistante aux UV, d'une double gaine isolante et de conducteurs en cuivre étamé, conçus pour une exposition continue à l'extérieur dans toutes les conditions climatiques canadiennes, de -40 °C à +90 °C.
Câbles solaires Victron Energy avec connecteurs MC4
Câbles de rallonge solaires pré-raccordés, équipés de connecteurs MC4 mâles et femelles, prêts à être utilisés pour raccorder des panneaux à des régulateurs de charge ou pour prolonger des chaînes de panneaux existantes.
Disponible chez Volts Energies:
- Câble Solarcable de Victron Energy, 3 m / 6 mm², avec connecteurs MC4 (PV-ST01)
- Câble Solarcable de Victron Energy, 5 m / 6 mm², avec connecteurs MC4 (PV-ST01)
- Câble Solarcable de Victron Energy, 10 m / 6 mm², avec connecteurs MC4 (PV-ST01)
- Câble Solarcable Victron Energy de 20 m / 6 mm² avec connecteurs MC4 (PV-ST01)
Rallonge de câble Volts Energies AWG10 avec connecteurs MC4
Rallonge de câble solaire AWG10 avec connecteurs MC4 mâle et femelle préinstallés, destinée aux installations de panneaux solaires résidentielles et hors réseau.
Câble de rallonge HYXI MC4 AWG12 1 m Staubli CC
Câble de rallonge solaire HYXI AWG12 avec connecteurs Staubli DC MC4, compatible avec les systèmes de micro-onduleurs HYXI.
Connecteurs et répartiteurs en Y MC4
Pour le câblage en parallèle des panneaux solaires, les connecteurs en Y MC4 permettent de raccorder deux panneaux à un seul câble.
- Volts Energies Y, connexion en parallèle, 2 dérivations solaires, 30 A (1 paire)
- Paire de répartiteurs solaires Victron Energy MC4 en Y (1x M-2F / 1x F-2M) pour le raccordement de deux panneaux en parallèle
Câble adaptateur Victron Energy MC4 vers MC3
Câble adaptateur avec connecteur MC4 femelle et MC3 mâle, d'une longueur de 15 cm, permettant de raccorder des équipements MC3 existants à des câbles solaires MC4.
Câbles pour onduleurs et chargeurs-onduleurs
Les câbles d'onduleur transportent un courant continu élevé entre les batteries et les onduleurs. Ils doivent être correctement dimensionnés en fonction de l'intensité maximale absorbée par l'onduleur afin d'éviter toute chute de tension et toute accumulation de chaleur.

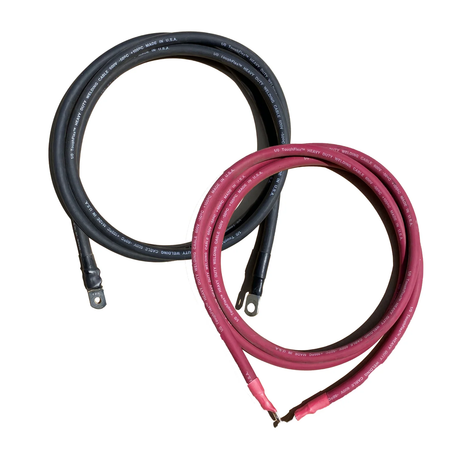

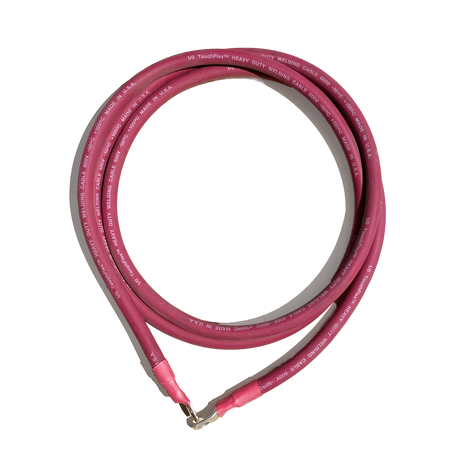

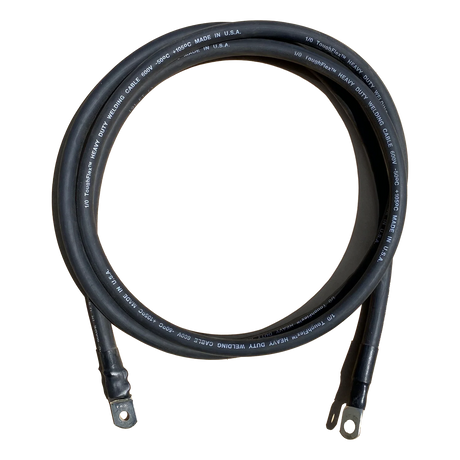

Câbles pour onduleur et chargeur-onduleur « Volts Energies Duty » Volts Energies (paire)
Paires de câbles positifs et négatifs pré-raccordés avec des cosses à anneau serties, adaptées aux installations d'onduleurs-chargeurs Victron MultiPlus et Quattro. Disponibles en plusieurs longueurs.
Paire de câbles pour onduleur Elios AWG4/0 avec cosses M8, 5 pieds, noir/rouge
Paire de câbles pour onduleur haute résistance AWG 4/0 (équivalent à 120 mm²) avec cosses à anneau M8 préinstallées aux deux extrémités. Conçue pour les installations d'onduleurs Elios à courant élevé et compatible avec les onduleurs-chargeurs MultiPlus de Victron Energy.
Kits de raccordement de batterie et de câbles de batterie
Les câbles de raccordement permettent de relier plusieurs batteries série ou batteries parallèle afin de constituer des bancs de batteries plus importants. Le choix d'un câble de section appropriée entre batteries une répartition équilibrée du courant et permet au banc de batteries de fonctionner à son plein potentiel.
Câbles de raccordement pour batteries à usage Volts Energies
Câbles de raccordement de batterie flexibles de calibre 4 AWG, destinés à relier batteries série ou batteries parallèle. Disponibles en plusieurs longueurs.
Kit de câbles Elios Litio 5.12
Kit de câbles complet pour les installations de batteries Elios Litio 5.12 LiFePO4, comprenant des câbles positifs et négatifs de 4 AWG de 1,5 m, un câble de communication de 1,5 m et un câble de mise à la terre de 1,5 m.
Kit de câbles parallèles Elios pour armoire de batteries basse tension à montage en rack ouverte
Kit de câbles de batterie en parallèle pour les armoires de batteries Elios LIT5-12LV T13-600 à montage en rack. Un kit est nécessaire par batterie installée dans l'armoire.
Cordons d'alimentation pour chargeurs de batterie
Les câbles d'alimentation Victron Energy permettent de raccorder les chargeurs de batterie Victron Smart IP43 et Skylla-S aux prises de courant à quai. Différents types de fiches sont disponibles pour s'adapter aux prises électriques canadiennes et internationales.
Disponible chez Volts Energies:
- Cordon d'alimentation Victron Energy NEMA 6-15P pour Smart IP43 et chargeur Skylla-S, 2 m
- Cordon d'alimentation Victron Energy CEE 7/7 pour Smart IP43 et chargeur Skylla-S, 2 m
- Cordon d'alimentation Victron Energy (Royaume-Uni) pour Smart IP43 et chargeur Skylla-S, 2 m
- Cordon d'alimentation Victron Energy pour l'Australie et la Nouvelle-Zélande, compatible avec le Smart IP43 et le chargeur Skylla-S, 2 m
Câbles de raccordement spécialisés
Connecteur à œillet Victron Energy M6 avec fusible ATO de 30 A
Câble de raccordement à cosse annulaire M6 avec fusible ATO 30 A intégré, permettant de raccorder directement de petits appareils Victron à une borne de batterie.
Indicateur de batterie Victron Energy à œillet M8 avec fusible ATO 30 A
Câble à œillet M8 avec fusible ATO 30 A intégré, destiné à raccorder les accessoires d'indicateur de batterie Victron à un banc de batteries.
Connecteur à pince Victron Energy avec fusible ATO de 30 A
Connecteur de batterie à pince avec fusible ATO 30 A intégré, destiné au raccordement temporaire ou portable d'appareils Victron.
Prise allume-cigare Victron Energy 12 volts avec fusible de 16 A
Prise allume-cigare 12 V avec fusible ATO de 16 A, permettant d'alimenter les appareils Victron à partir d'une prise 12 V d'un véhicule ou d'un camping-car.
Victron Energy MagCode Power Clip 12 V (15 A max.)
Connecteur d'alimentation magnétique permettant une connexion sûre et rapide d'appareils 12 V, avec une intensité nominale de 15 A.
Câble principal pour micro-onduleur HYXI 10 AWG, 3 m (13T/12L)
Câble principal 10 AWG pour les raccordements au bus CA des micro-onduleurs HYXI, longueur 3 m, avec 13 connecteurs en T et 12 connecteurs à verrouillage.
Comment choisir le bon câble pour une installation solaire ou une batterie
Vous souhaitez raccorder un panneau solaire à un régulateur de charge ? Optez pour un câble solaire MC4 Volts Energies de Victron Energy ou Volts Energies , en 6 mm² ou AWG10. Choisissez la longueur correspondant à la distance entre votre panneau et votre régulateur, sans excédent de câble.
Vous raccordez des panneaux en parallèle ? Optez pour les paires de répartiteurs en Y MC4 de Victron Energy ou les connecteurs de dérivation en Y Volts Energies afin de regrouper les sorties de deux panneaux sur un seul câble.
Vous souhaitez raccorder un onduleur-chargeur Victron MultiPlus ou Quattro à un banc de batteries ? Optez pour les câbles pour onduleur Volts Energies Duty » Volts Energies ou les paires de câbles pour onduleur Elios AWG4/0 équipées de cosses M8 préinstallées. Choisissez la section de câble adaptée au courant d'entrée nominal de votre onduleur.
Vous connectez plusieurs batteries série ou batteries parallèle ? Optez pour les câbles de raccordement pour batteries Volts Energies Duty » Volts Energies , de calibre 4 AWG. Veillez à utiliser des longueurs de câble identiques entre toutes batteries garantir une répartition équilibrée du courant.
Vous installez une batterie Elios Litio 5.12 LiFePO4 ? Optez pour le kit de câbles Elios Litio 5.12, qui comprend tous les câbles nécessaires (positifs, négatifs, de communication et de mise à la terre) dans des longueurs adaptées.
Vous souhaitez brancher un chargeur Victron Smart IP43 ou Skylla-S sur un réseau électrique canadien ? Optez pour le cordon d'alimentation Victron Energy NEMA 6-15P de 2 m, adapté aux prises canadiennes standard de 240 V.
Guide de choix du calibre des câbles
L'utilisation d'un câble de section inadaptée à votre application entraîne une chute de tension, un échauffement et un risque potentiel d'incendie. Choisissez toujours des câbles dont la section correspond au courant continu maximal du circuit.
Panneau solaire vers régulateur de charge (petits systèmes)
- Section minimale du câble : 4 mm² / AWG 12
- Courant continu maximal : de 20 A à 30 A
Panneau solaire vers régulateur de charge (installations de grande taille)
- Section minimale du câble : 6 mm² / AWG 10
- Courant continu maximal : 40 A à 50 A
Régulateur de charge vers le parc de batteries
- Section minimale du câble : de 6 mm² à 16 mm²
- Courant continu maximal : de 40 A à 80 A
Connexion d'un parc de batteries à un petit onduleur (jusqu'à 1 000 W)
- Section minimale du câble : de 16 mm² à 25 mm²
- Courant continu maximal : de 50 A à 100 A
Connexion d'un banc de batteries à un onduleur de puissance moyenne (1 000 W à 3 000 W)
- Section minimale du câble : de 35 mm² à 50 mm²
- Courant continu maximal : de 100 A à 200 A
Raccordement d'un parc de batteries à un onduleur de grande puissance (3 000 W et plus)
- Section minimale du câble : 70 mm² à 120 mm² (AWG 4/0)
- Courant continu maximal : de 200 A à 400 A
Interconnexion entre batteries
- Section minimale du câble : de 16 mm² à 35 mm²
- Courant continu maximal : de 80 A à 150 A
Vérifiez toujours la section des câbles en fonction des spécifications fournies par les fabricants de votre onduleur, de votre régulateur de charge et de votre batterie.
Pourquoi les conducteurs en cuivre étamé sont-ils importants pour les installations au Canada ?
Tous les câbles Volts Energies Victron Energy utilisent des conducteurs en cuivre étamé. Le cuivre nu s'oxyde lorsqu'il est exposé à l'humidité et aux variations de température, ce qui augmente sa résistance et génère de la chaleur au niveau des points de connexion au fil du temps. Le cuivre étamé résiste à l'oxydation sur toute la longueur du câble et au niveau des extrémités, ce qui permet de maintenir la conductivité nominale pendant toute la durée de vie du système.
Cela revêt une importance particulière pour les environnements côtiers et humides du Canada, notamment C.-B. (Colombie Britannique), en Nouvelle-Écosse, au Nouveau-Brunswick et dans les propriétés situées au bord des lacs de l'Ontario, où l'exposition à l'humidité est constante.
Foire aux questions
Quelle est la différence entre un câble solaire de 4 mm² et un câble solaire de 6 mm² ?
Le câble solaire de 4 mm² est conçu pour les installations de panneaux solaires à faible intensité, généralement inférieure à 25 A. Le câble de 6 mm² permet de supporter des intensités plus élevées, allant jusqu'à environ 40 à 50 A, et constitue la section standard pour la plupart des installations de panneaux solaires résidentielles et hors réseau. Pour les installations de panneaux plus longues, le câble de 6 mm² permet de minimiser la chute de tension.
Puis-je utiliser des câbles solaires Victron avec des panneaux solaires d'une autre marque que Victron ?
Oui. Les câbles solaires Victron Energy sont équipés de connecteurs MC4 standard et sont compatibles avec toutes les grandes marques de panneaux solaires, notamment Canadian Solar, LG Solar, SunPower et Lumera Solar, disponibles chez Volts Energies.
Quelle taille de câble d'onduleur me faut-il pour un Victron MultiPlus 3000 VA ?
Un Victron MultiPlus 3000 VA en 12 V consomme environ 250 A à pleine charge. Victron recommande d'utiliser un câble d'au moins 70 mm² pour des longueurs allant jusqu'à 1 m, et un câble de section supérieure pour des longueurs plus importantes. La paire de câbles pour onduleur Elios AWG 4/0 (environ 120 mm²) constitue le choix idéal pour la plupart des installations MultiPlus 3000 VA.
Les câbles de raccordement HYXI sont-ils compatibles avec des micro-onduleurs d'autres marques que HYXI ?
Les câbles principaux HYXI sont spécialement conçus pour les systèmes de bus CA des micro-onduleurs HYXI. La compatibilité avec d'autres marques de micro-onduleurs dépend du type de connecteur et de la tension nominale. Vérifiez les caractéristiques techniques de votre micro-onduleur avant de passer commande.
À quoi sert la fiche NEMA 6-15p au Canada ?
La norme NEMA 6-15P désigne une prise de 240 V et 15 A utilisée en Amérique du Nord. Le cordon d'alimentation Victron Energy NEMA 6-15P est la solution idéale pour brancher les chargeurs de batterie Victron Smart IP43 et Skylla-S sur des prises canadiennes standard de 240 V.
